便攜式相貫線切割機

產品詳情

    相貫線數控切割機(專業便攜數控相貫線切割機廠家,提供便攜式管道相貫線切割機價格,等離子相貫線數控切割機,圓管相貫線切割機,管子相貫線切割機,等離子相貫線切割機,數控相貫線切割機,三維卡盤式相貫線切割機,便攜式相貫線切割機價格)是一種對鋼管與有色金屬管子的結合處相貫線孔、相貫線端部、彎頭(蝦米節)進行自動計算和切割的設備。該設備廣泛運用于建筑、鋼結構、化工、造船、機械工程、冶金、電力等行業的管道結構件的切割加工。此類加工以往大多采用人工制作樣板、劃線、人工放樣、手工切割、人工打磨等落后繁復的操作工藝。數控相貫線切割機能十分方便的切割加工此類工件,無需操作者計算、編程,只需輸入管道相貫系統的管子直徑、相交角度等參數,能夠進行主管與若干支管的多種相交形式的相貫線計算,并完成多軸聯動控制以實現各種復雜的相貫線切割。

   1、驅動電機采用1000W進口伺服電機,整機運行更加平穩,精度更高。
   2、獨立式龍門數控用品牌等離子弧壓自動調高,割炬升降控制更快更準確。
   3、整機架采用6mm厚槽鋼焊接而成,承載力更大,運行更穩定。
   4、導軌采用24KG精磨導軌,承載更大、更多。
   5、滾輪架支承架采用精密絲桿傳動,可以輕松提升上去。
   6、設備工作臺與工件臺為一體式、使整體運行剛性更高,工件切割精度更好,同時更便于設備安裝調試。

設備規格表:

編號

項     目

參     數

1

切割管徑范圍

(30mm~300mm可選50mm-600mm)

2

火焰切割管壁厚度

5mm~50mm

3

等離子切割厚度

根據等離子電源大小而定

4

有效切割工件長度

6000mm

5

切割速度

火焰速度為700mm/min以內、等離子切割速度視等離子電源大小而定

6

管子承載重量

500KG 以內

7

移動速度

10~3000 mm/min

聯動軸數:

運動軸

運動軸

切割機聯動軸

X軸:

X軸(橫向軸)

管件旋轉軸

Y軸:

Y軸(縱向軸)

割炬沿管件軸向水平移動軸

 Z軸:

Z軸(割槍升降軸)

割炬升降軸

傳動形式及切割方式:

1

鋼管傳動方式

電動驅動卡盤旋轉來配合縱向設備運行

2

切割方式

等離子切割、火焰切割(視客戶要求而定)

3

升降方式

等離子(自動弧壓調高)火焰(電動調高)

4

切割功能選擇

1、相貫線切割 2、管板一體切割

工作環境要求:

火焰切割

等離子切割

主機電壓

AC220±10v  50Hz

主機電壓

AC220±10  50Hz

輸入功率

3.0KW

輸入功率

3.0KW

加工氣源

氧氣+燃?xì)猓ㄒ胰?、丙烷?/span>

加工氣源

空氣

氧氣壓力

0.6-1.0MPa

空氣壓縮機

1臺(自備)1.0MPa

燃?xì)鈮毫?/span>

0.04-0.1MPa

油水分流器

1臺(自備)

氧氣純度

99.6%以上

等離子電源電壓

AC380V±10v  50Hz

環境溫度

-15℃~50℃

設備精度:

   能滿足國家相貫線切割鋼管標準,能達到工件長度尺寸定位精度為0.2mm/2000mm;母線定位精度為≤±0.5mm; 各類相貫線相配管接頭裝配間隙誤差≤±0.5 mm。

1

傳動方式

精密齒輪箱跟齒輪傳動

2

驅動電機

Panasonic A6驅動器/電機

3

管徑轉速

0.1-25r/min

4

復位精度

±0.2mm

5

切槍升降行程

105mm

6

卡盤規格

250mm或500mm

 主要配件明細:

序號

部件名稱

裝箱數量

1

數控系統

1套

2

支架卡盤

1套

3

機頭組件

1套

4

機頭上支架

1套

5

機頭下支架

1套

6

導軌

3m(雙邊)可加長

7

等離子電源

根據客戶選配電源而定

性能特點

   1、該型機主體采用便攜十字結構,主機與管材平行布置,支架上裝有移動小車裝置;精密絲桿升降裝置;固定夾持火焰或等離子割炬;鋼管夾持采用卡盤式結構,支撐則利用絲桿傳動,可移動;可升降支承圓管。

   2、切割時可通過CNC數控生成程序控制小車移動和管子旋轉,對管子的端頭和孔進行全自動切割。卡盤傳動采用進口伺服電機可以保證整機運行平衡;壽命長,操作簡單;工作效率高等特點;

   3、此機型適用于50-325mm管徑,不需要坡口功能。

   YCBX-XGX系列便攜式數控相貫線切割機是一種對鋼管與有色金屬管子的結合處相貫線孔、相貫線端部、彎頭(蝦米節)進行自動計算和切割的設備。該設備廣泛運用于建筑、鋼結構、化工、造船、機械工程、冶金、電力等行業的管道結構件的切割加工。此類加工以往大多采用人工制作樣板、劃線、人工放樣、手工切割、人工打磨等落后繁復的操作工藝。

切割工藝

   1、便攜式相貫線等離子切割機適用于各種厚度的碳鋼、不銹鋼及有色金屬板材的精密切割下料。

   2、等離子相貫線切割機可對厚度1.0-70mm厚的不銹鋼、碳鋼及有色金屬進行高品質的切割下料。

   3、等離子切割可配置水床進行水下或淺水式水面切割,能大大減少等離子切割產生的煙塵、弧光、有害氣體、噪音等環境污染,環保效果好。也可選擇干式的等除塵凈化設備。

   4、等離子切割采用空氣、氧氣、等

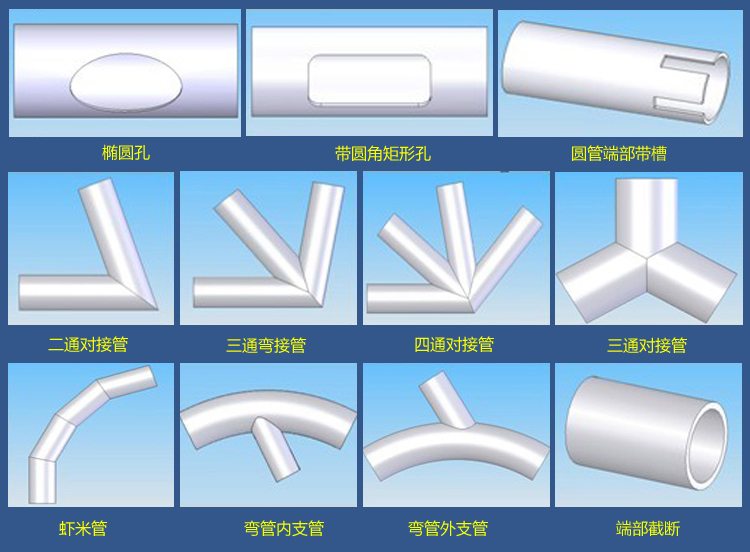

相貫線切割示意圖

專業便攜數控相貫線切割機廠家,提供便攜式管道相貫線切割機價格,等離子相貫線數控切割機,圓管相貫線切割機,管子相貫線切割機,等離子相貫線切割機,數控相貫線切割機,三維卡盤式相貫線切割機,便攜式相貫線切割機價格,請致電:18986290037
