龍門式數控等離子切割機

產品詳情

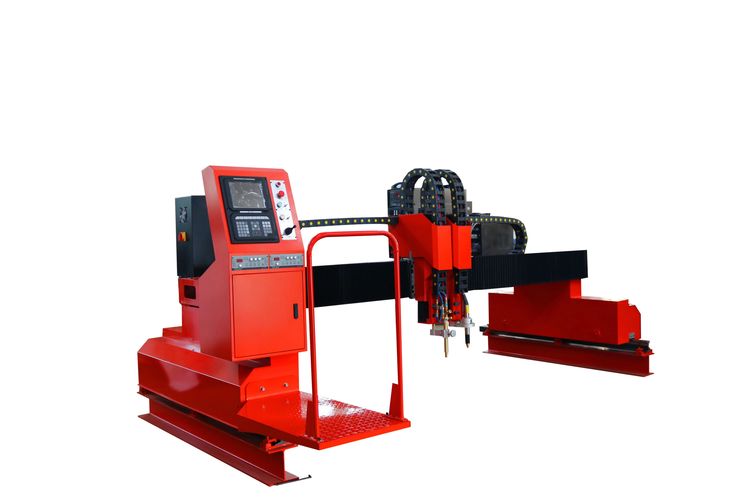

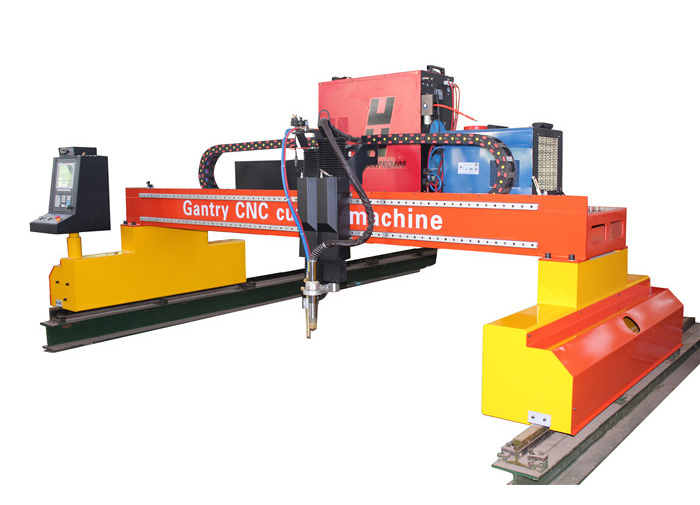

產品名稱:YCLM-4000龍門式數控等離子切割機

   龍門式數控等離子切割機該機型采用了雙邊驅動的傳動方式,這樣使得機器運行平穩、定位精度高、外形簡潔美觀,模塊化設計使得機器零部件的互換性強,設備的功能擴展更為簡便。用戶可根據對工藝需求配置不同的切割方式如火焰單割炬、火焰雙割炬、火焰直線三割炬、火焰單割炬+抽條機、火焰雙割炬+抽條機和各種規格的等離子割炬等等??捎糜诟鞣N異形碳鋼、錳鋼、不銹鋼等金屬材料的大、中、小型板材下料。可完成異型板材的多種切割方式,還可根據用戶要求配置多把割炬,另可選配電容或等離子自動調高系統。


產品價值:

  被切割材料:只對金屬材質,其他材質一概不接受;

  切割材料板幅:大、中、小板材任意切割,不受限制;

  切割功能:自動點火、延時、預熱、穿孔、半徑補償、斷點恢復、連續回退,不該有的都有了。

  工作狀態:可連續不停機長時間生產,一機多班效益更高;

  工作能力:相當于8-10人工作產量總和,省去多人的工資和社保煩惱;

  切割質量:精密切割,后續工序全免;

  客戶群體:有實力的中、高端用戶,完美體高企業附加值;

  切割表面質量(粗糙度):相當于普車的粗加工

  目測光潔度:Ra12.5μm

  利用率切割:材料利用率達到90%以上;

  安全性:生產事故是普通人工事故的萬分之一,大可放心使用;

  產品故障率:與同類產品相比故障率低60%以上


產品質量執行標準:

   企業通過ISO9001-2008質量管理體系認證;

  ★ 整機精度:符合JB/T5102-1999標準;

  ★ 整機氣密性:符合JB/T5101-1999標準;

  ★ 切割質量及尺寸精度:火焰:符合JB/T10045.3-1999標準;

                 等離子:符合JB/T10045.4-1999標準。


產品標準配置:

序號

項目名稱

技術參數

1

整機結構形式

數控龍門式對稱焊接結構

2

橫向軌距

4000或以上定制

3

縱向?qū)к夐L度

14000mm(或延伸加長)

4

縱向?qū)蜍壍?/span>

24kg級(或選配以上重型路軌)

5

有效切割寬度

單割炬軌距減800mm

6

有效切割長度

縱向軌長減2000mm

7

驅動方式

雙邊雙信號同步驅動

8

橫、縱向伺服驅動系統

日本松下A6數字大慣量脈沖系列

9

精密減速機構

德國低背隙精密行星減速機

10

CNC數控控制系統

美資斯達特(或按客戶指定要求)

11

豪華火焰移動體

標配2組數控火焰(可增加)

12

火焰調高方式

機械式電動調高

13

火焰點火方式

自動點火

14

火焰安全回火器

8個,自動控制防回火功能

15

火焰切割厚度

1組8-200mm;2組8-120mm;

16

整機空程速度

10000mm/min

17

火焰整機切割速度

100—750mm/min

18

除塵系統

刮削裝置

19

編程套料軟件

美資Cut LeaderV5(按客戶要求選配)

20

切割方式

火焰(氧氣+燃?xì)猓?/span>

21

服務內容

培訓及安裝、調試、簡易包裝、質保期壹年

22

用戶自備范圍

    1、設備安裝場地;

    2、氣路、電路安全暢通;

    3、地面基礎和料臺(由供方提供技術圖紙需方自行制作)。

機器主要技術性能指標:

序 號

項   目

可達指標

1

有效切割寬度(㎜)

4200

2

有效切割長度(㎜)

12000

3

火焰切割厚度(㎜)

碳鋼:邊緣切割≤200;穿孔切割≤60

4

割炬升降行程(㎜)

1-120

5

切割速度(mm/min)

具體詳見附件1《火焰切割技術參考表》

6

整機運行速度(mm/min)

50-6000mm/min

7

設定速度誤差(%)

≤±5%

8

自動調高精度

≤±1.0mm

9

縱向直線精度

±0.5mm/10m

10

直線重復精度

±0.5mm/10m

11

整機綜合精度

(以右綜合圖形為準)邊長(四邊)1000╳1000

劃線速度500-800mm/min

12

導軌安裝精度

1).導軌側面直線度:0.5mm/10000mm

2).導軌縱向軌面與水平面平行度:±0.5mm/10000mm

13

交點偏移

1.0㎜

A)設備整機定位精度、重復精度:符合JB/T5102-1999標準

B)切割尺寸精度、切面質量:符合JB/T10045.3-1999標準

14

直線度

0.5㎜

15

圓  度

1.0㎜

16

對角線差

1.0㎜

17

重復定位精度

0.5㎜

18

機器劃線精度

≤0.5mm


19

切割表面質量(粗糙度)

(選δ=25板材)


Rz(um)=70+1.2a

目測:粗糙度12.5

產品配置選型:

序號

項目名稱

技術參數

1

橫向軌距

根據用戶需求選配

2

縱向軌長

根據用戶需求選配

3

電容式自動調高裝置

根據用戶需求選配

4

火焰割炬數均可增減

根據用戶需求選配

5

豪華等離子移動體

根據用戶需求選配

6

等離子切割電源

美國海寶、美國飛馬特、德國凱爾貝或根據用戶需求指定選配

7

弧壓式自動調高系統

根據用戶需求選配

8

手工割炬

根據用戶需求選配

9

水下、淺水式等離子切割裝置

根據用戶需求選配


售后服務三個承諾:
售前(選型):
      根據用戶對所購設備的需求、使用環境、用途等要求為客戶提供最優的、全面的、專業、實用、經濟的切割解決方案,提供全程技術支持;提供一對一量身定制產品;免去用戶后顧之憂,讓您選擇更輕松、方便、準確、省錢、省力;
售中(合同成立):
      免費提供軌道安裝基礎圖紙、切割臺圖紙和外部吊裝管氣路及劃線圖紙;
      免費提供送貨上門服務;
      免費提供安裝、調試、培訓服務;
      免費提供工藝指導服務;
      免費提供終身技術支持服務;
售后(驗收完成):
      接到用戶報修請求后,3小時內提供解決方案,若需現場服務,確保48小時內到達現場;國內多個地方設有維修服務分支機構;
      免費提供一次設備整機保養服務(貮年內)。
