全自動激光切管機

產品詳情

產品名稱/型號:YC-GQ6022光纖激光切管機

產品特性

   滿足用戶進行圓管、方管切割以及異形加工。

   1、能在主管上切割多個不同方向、不同直徑的圓柱相貫線孔,滿足支管軸線與主管軸線偏心和非偏心的垂直相交的條件。
   2、能在支管端部切割圓柱相貫線端頭,滿足支管軸線與主管軸線偏心和非偏心的垂直相交、傾斜相交的條件。
   3、能在圓管端部切割斜截端面。
   4、能切割與環形主管相交的支管相貫線端頭。
   5、能切割變角度坡口面。
   6、能在圓管上切割方孔、腰形孔。
   7、能進行鋼管截?cái)唷?/span>
   8、能在方管管面切割各種圖形。

   應用行業:體育器材、展架支架、金屬餐桌椅、五金加工、對外加工服務、衛浴制造、電梯制造、家用電器制造、廚具制造、工具加工、等多種機械制造加工行業。

產品參數

設備型號YCYC-QG6022
激光工作介質光纖
激光波長1064 nm
光纖激光器功率1000W/1500W/2000W/3000W/6000W/12000W(可選)
激光功率穩定度≤±3 %

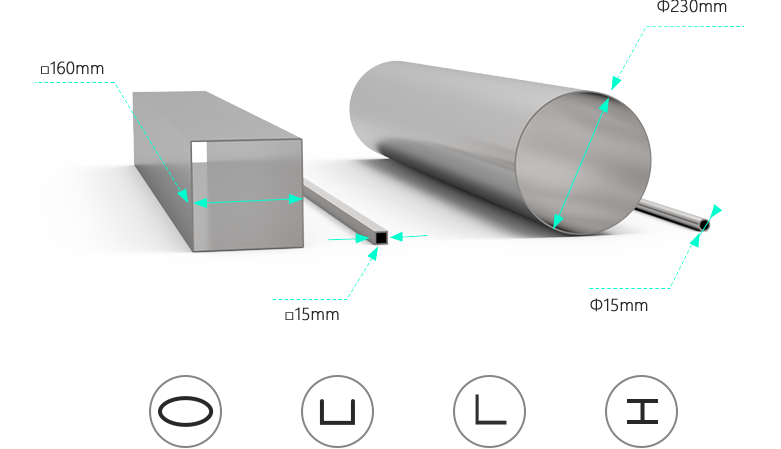

管材加工范圍(長×管徑)6000mm×Φ20-240mm
管材切割厚度視激光器功率大小而定
有效切割管材直徑Φ20-240(主軸最大穿過直徑為220mm)
有效管材切割長度6000mm
X軸行程300mm
Y軸行程6000mm
Z軸行程120mm
U1軸行程無限旋轉
U2軸行程無限旋轉
旋轉軸定位精度≤ ± 15秒
旋轉軸重復定位精度≤ ± 2秒
X、Y、Z單軸定位速度60 m/min
U1和U2軸定位速度35rpm
切割系統激光三維管材加工系統
支持三維繪圖軟件UG
支持二維繪圖軟件AUTOCAD、CORELDRAW等
支持圖形格式PRT/DXF/DWG/PLT/NC/AI等
電力需求380V/50Hz/100A
切割氣體要求氧氣、氮?dú)饣蚩諝?/td>
切割空氣壓力要求>10公斤

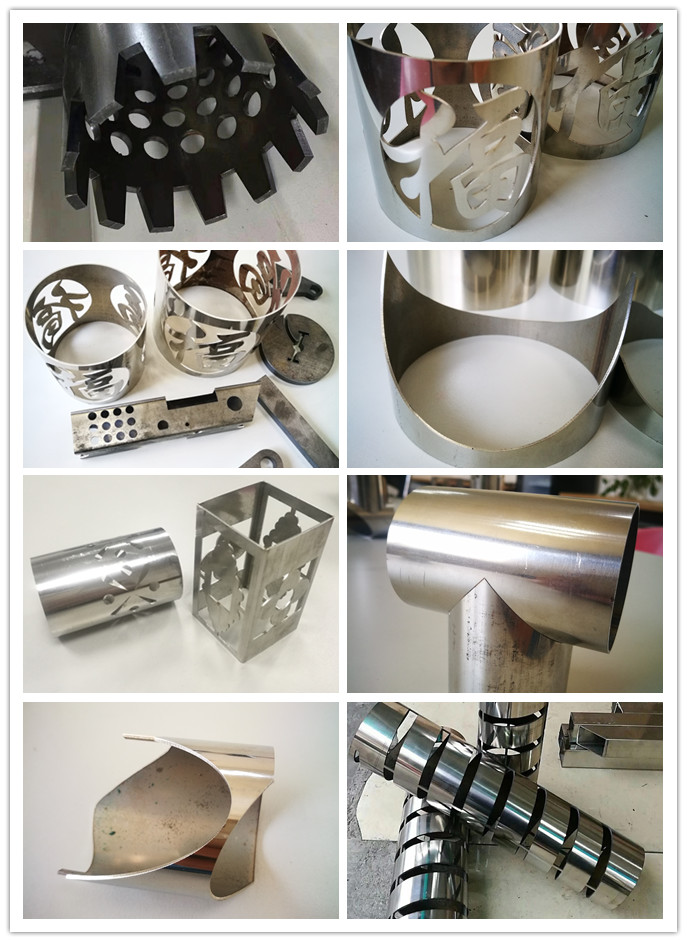

樣品展示


備注:任何光纖激光切管機產品參數均以武漢華宇誠數控科技有限公司實際出廠配置為準,以上均為常規配置機型,同一種機型對應很多配置清單,以上僅供用戶參考使用,如有所變更或者特殊制作不另行通知,感謝新老顧客的支持與配合。
