龍門式數控等離子切割機

產品詳情

產品介紹:YCLM-4000B型龍門式數控等離子切割機

      該型數控切割機為龍門式結構,是針對金屬板材下料的數控設備。能實現對各種金屬材料按任意圖形的下料切割。割口粗糙度可達25(▽3),切割后的割口面一般情況下不需要進行表面加工。具有自動化程度高、使用方便、精度高、可靠性高、操作、維護非常簡便等優點,廣泛適用于各種機械制造業中作金屬板材的下料切割。配10.4″VGA彩色液晶顯示器,系統帶自動診斷功能。橫向跨度有3m、4m、5m、6m等多種規格,均采用雙邊驅動,雙軸芯直線導軌,標配為橫向軌距4m,縱向軌長為6m,單火焰或單等離子切割方式,帶自動點火;也可增配成火焰與等離子兩用切割方式??v向?qū)к夐L(zhǎng)度每節2m,可按用戶要求配置加長導軌及加寬橫梁跨距;還可根據用戶要求配置多把割炬或異型切割和抽條切割兩用。

產品型號及技術參數:

參數/型號

YCLM-3000

YCLM-4000

YCLM-5000

    軌距

3000

4000

5000

    有效切割寬度

2200(單割炬時)

3200(單割炬時)

4200(單割炬時)

    軌長(mm)

8000

    有效切割長度

6500

    火焰割炬數(組)

標配:1(可選配)

    切割厚度

1組:8-150                  2組:8-120                3組:8-80

    切割間距

220

    切割速度(mm/min)

火焰:100-750

    控制系統

北京斯達特或上海交大

    驅動系統

日本松下伺服電機及驅動器

    減速器

德國進口

    驅動方式

雙邊驅動(雙邊交流伺服電機、齒輪、齒條轉動)

    調高方式

機械式調高

    點火方式

自動點火裝置

    套料軟件

SmartNest 或澳大利亞FastCAM專家版

    氣體介質

氧氣/乙炔[丙烷]

氧氣/乙炔[丙烷]

氧氣/乙炔[丙烷]

             增 配 項 目

    軌 距

可根據客戶需求選配

    軌 長

可根據客戶需求選配

  等離子電源

可根據客戶需求選配(國產或進口)

 弧壓自動調高

可根據客戶需求選配(國產或進口)



說明: 1、以上為本公司產品標配;2、軌距可根據客戶需求定做;3、軌長可根據客戶需求定做;4、數控系統還可選擇美國海寶、北京斯達特、上海交大等。

產品特點:
   1. 橫梁:采用方管對焊結構,具有剛性好,精度高,自重輕,慣性小的特點。所有焊接件均振動時效去應力處理,有效的防止了結構變形;
   2. 縱、橫向驅動:均采用精密齒輪齒條(7級精度)傳動。橫向?qū)к壊捎门_(tái)灣進口的直線導軌,縱向?qū)к壊捎镁芗庸さ碾娞輰I(yè)導軌,保證了切割機的運行平穩,精度高,且經久耐用,清潔美觀;減速采用行星齒輪減速器,可以非常完美的保證運動的精度和平衡度;
   3. 縱向驅動架(端架):兩端裝有水平導向輪,可調整驅動架底部偏心輪對導軌的緊壓程度,使整機在運動中保持穩定的導向。裝有除塵器,隨時刮掃積聚在導軌表面的雜物;
   4. 驅動系統:選用進口日本全數字交流伺服或德國百格拉步進驅動技術,使整機運行平穩,速度變速范圍寬,加速時間短;
   5. 升降體:采用鋁合金結構體,升降導向采用貫通式升降,升降提升采用滾珠絲杠提升;
   6. 簡單易用的自動編程系統,使數控編程不再?gòu)?fù)雜,輕而易舉;
   7. 數控控制系統:采用自主研發控制系統,配合PLC作輸入輸出控制,使該電氣系統具有優良穩定性和超強抗干擾。

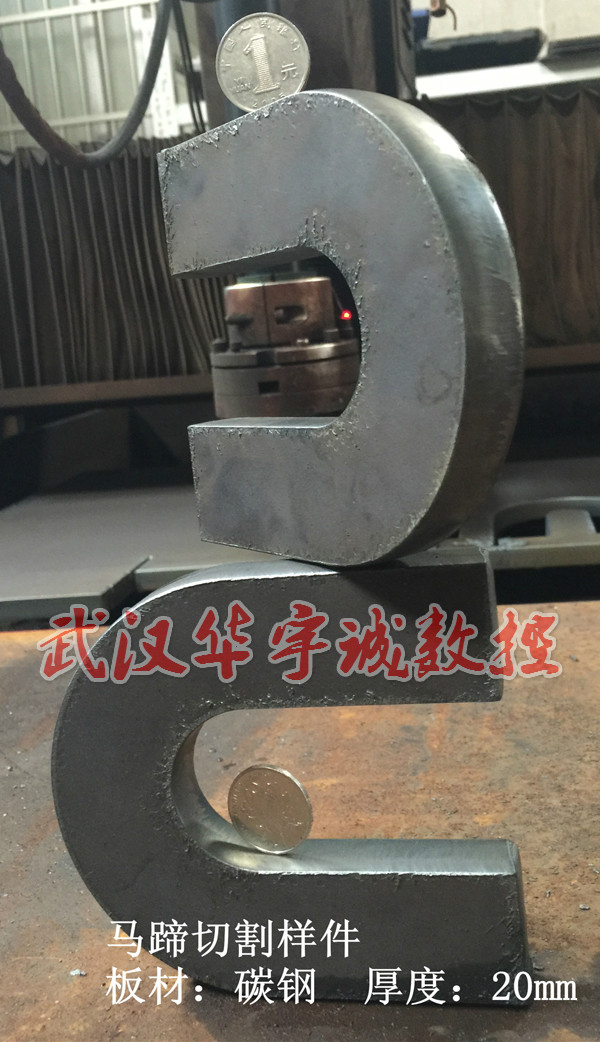

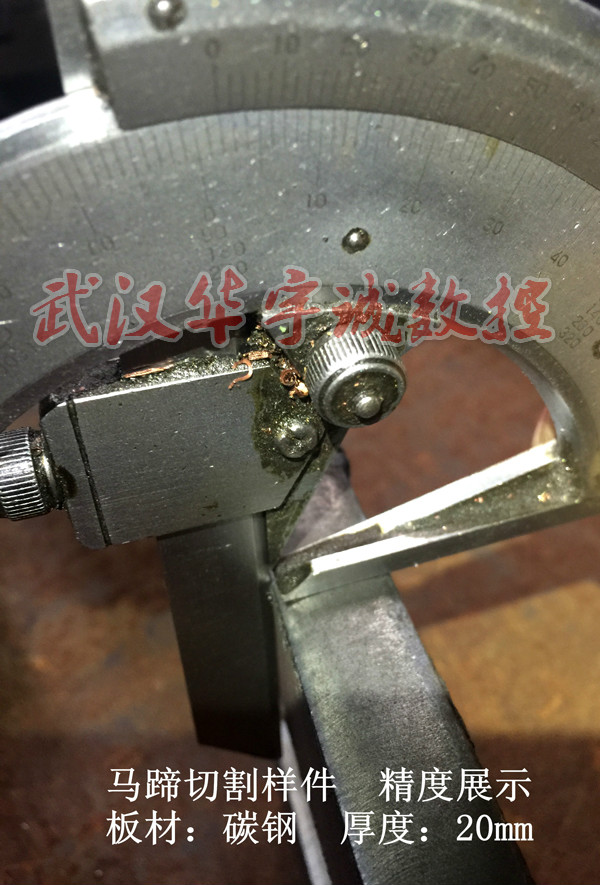

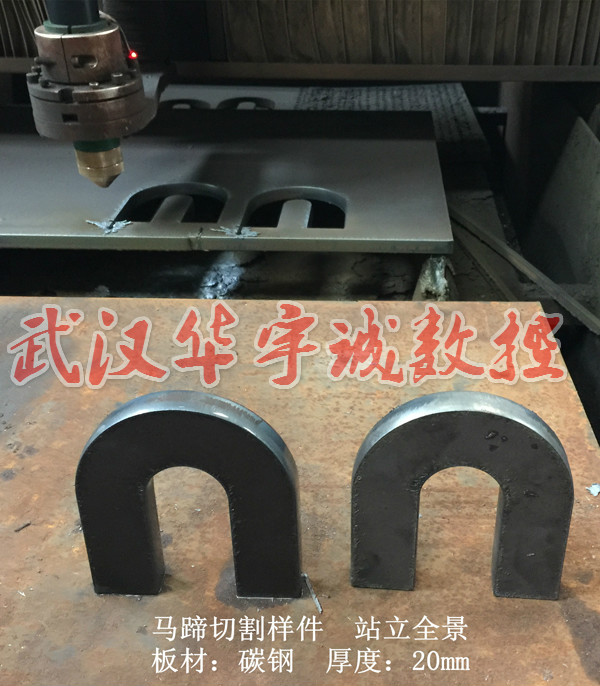

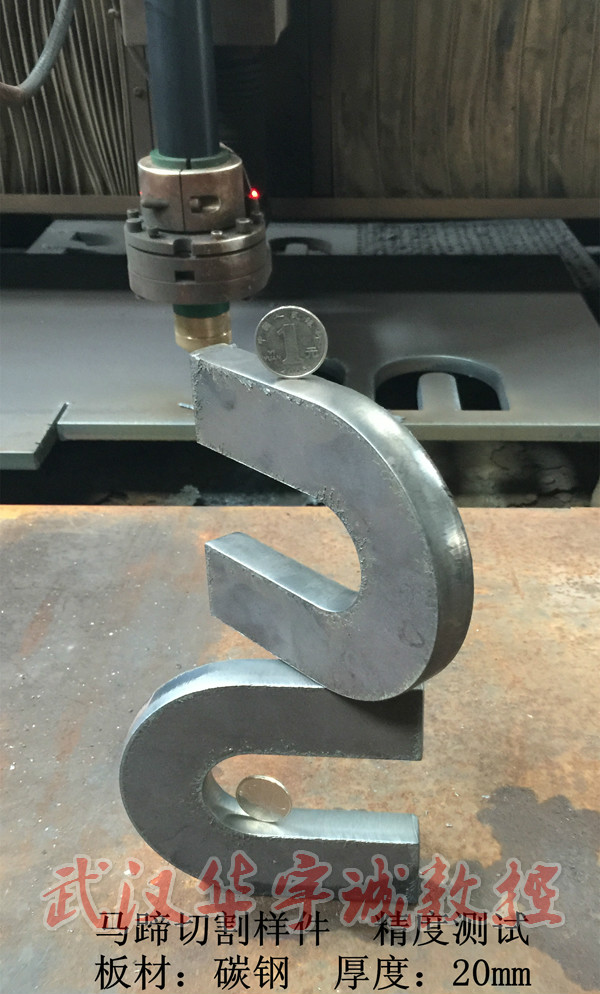

切割樣品展示:
