數控精細等離子切割機
一、設備簡介
該型數控精細等離子切割機為臺式龍門結構，采用雙邊驅動，具有人機界面，操作簡單，慣性小，運行穩定。特別適用于中，薄有色金屬板材，不銹鋼板材和碳鋼板材的自動化切割下料。
二、主要技術參數：
序號 | 項目指標 | 技術參數 |
1 | 型號 | YC-JX1530 |
2 | 有效切割寬度 | 1500-3000mm |
4 | 有效切割長度 | 3000-10000mm |
5 | 等離子切割厚度 | 視等離子功率大小而定 |
6 | 割炬升降高度 | 0~100mm |
7 | 運行速度/切割速度 | 運行速度≥45/min 切割速度0-12000mm/min |
8 | 切割表面粗糙度 | 12.5μm ≤Ra≤25μm |
備注：本公司保留對上述參數更改的權利。若您對機器有特殊要求，我們可專門定制，歡迎來電洽談。
三、主要配置
序號 | 主要設備部件名稱 | 型號規格及描述 | 產地 | 單位 | 數量 | 備注 |
1 | 數控切割機主機 | 床身為焊接龍門加工中心精加工 | 自產 | 臺 | 1 | 150*150*6方矩管經過12m精密機械加工一刀成型保證傳達穩定性及切割精度 |
2 | 數控系統 | 上海維宏/上海交大/美國海寶 | 上海 | 臺 | 1 | 支持激光對點功能 支持等離子動態穿孔功能 可選19寸電容式觸摸屏 |
3 | 弧壓自動調高 | 深圳宏宇達/上海交大/美國海寶 | 上海 | 臺 | 1 | 360°防撞機構，采用傳感器控制，一旦等離子割炬受到任意方向撞擊，機器立刻停止運動。 |
4 | 升降裝置 | 絲桿升降 | 自產 | 套 | 1 | 響應速度快，定位精準 |
5 | 驅動電機 | 日本安川伺服或日本松下 | 日本 | 套 | 3 | panascic a6 X軸 750W Y軸 750W |
6 | 減速系統 | 日本新寶 | 日本 | 套 | 3 | 采用日本進口減速系統，匹配轉速和傳遞轉矩 |
7 | 驅動器 | 日本安川伺服或日本松下 | 日本 | 套 | 3 | 速度響應頻率高達3.2kHz，搭載各種濾波器調整功能，支持Modbus-RTU協議 |
8 | X/Y軸齒輪齒條 | 研磨級齒輪齒條 | 臺灣 | 套 | 1 | 采用高精度齒條，精磨處理，大大減小了機器的累積誤差。使用發黑工藝，不易生銹 |
9 | 導軌 | 具有精度高、超靜音、免維護、壽命長、自除塵等 | 臺灣 | 套 | 3 | 采用臺灣上銀(HIWIN)導軌品牌，精磨導軌，高速傳動 |
10 | 工程拖鏈 | 用于固定電纜，密封式，具有耐高溫，耐低溫，防紫外線、壽命長等特點。 | 國產 | 副 | 2 | |
11 | 等離子電源 | 成都華遠/美國海寶 | 美國 | 臺 | 1 | 成都華遠精細等離子系列、美國海別得精細等離子系列、德國凱爾貝類激光系列等 |
12 | 除塵裝置 | 配置水床或除塵系統 | 自產 | 套 | 1 | |
| 13 | 可配割炬項目 | 等離子、火焰、劃線（噴粉/噴墨）、鋼針打印 | 套 |

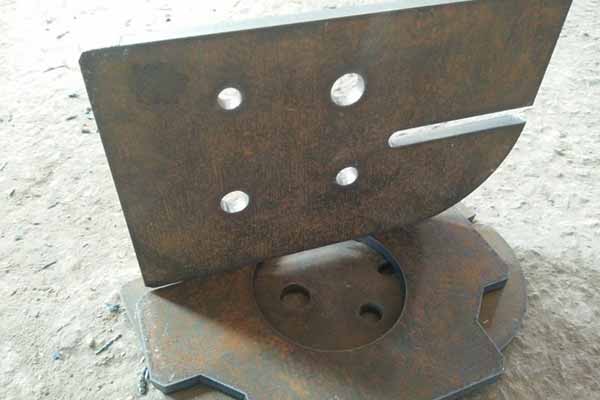

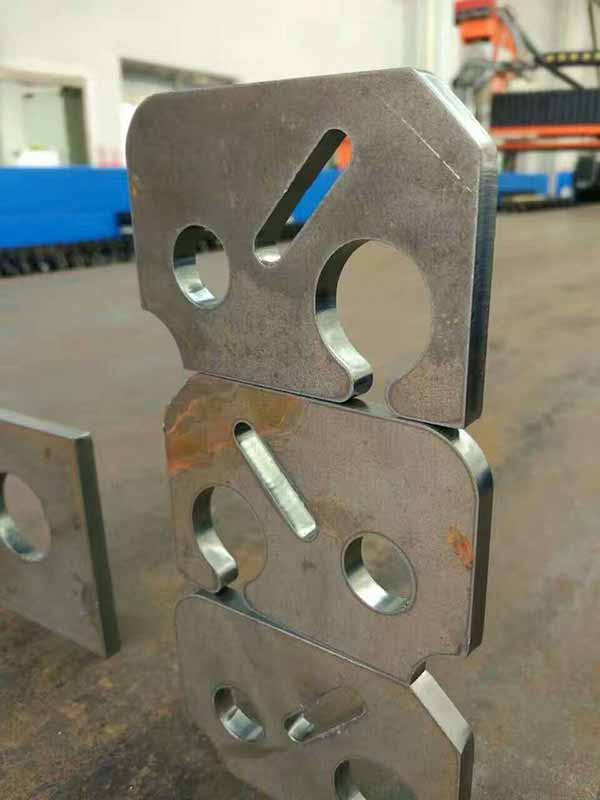

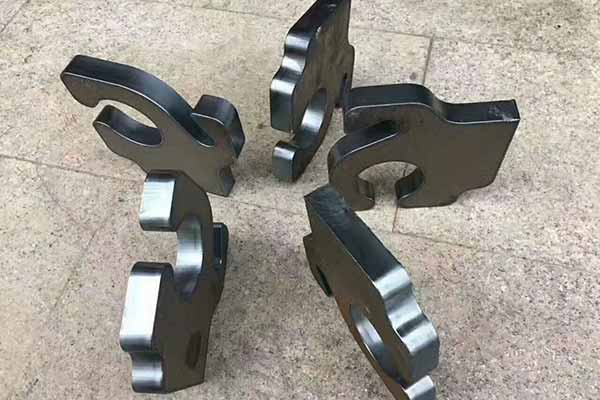

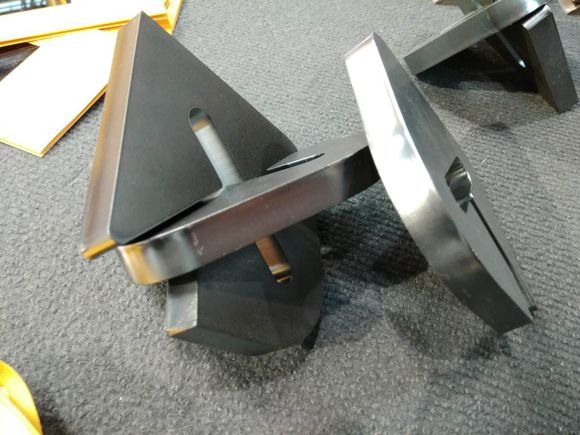

切割效果：
