H型鋼下料切割機-數控H型鋼切割機

發布時間:2021-06-02 18:34:03

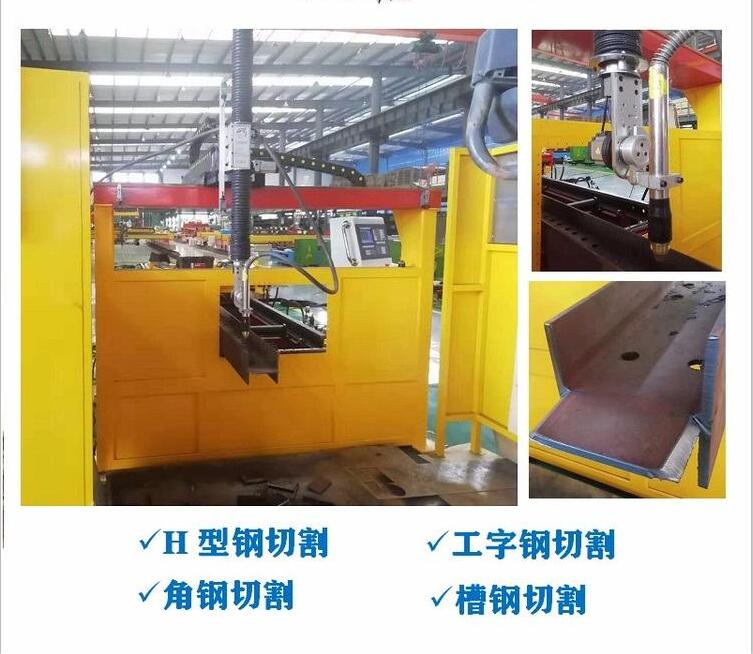

H型鋼、工字鋼、槽鋼、角鋼數控切割機

----切斷、切圓、切方、相貫線搭接口


一、h型鋼切割機產品介紹

    H型鋼開料機是專門用于H型鋼切割、下料的高速自動化切割設備,該設備主要由機身、機械臂、控制系統、油缸、等離子切割系統,伺服電機等組成;本設備采用了我司自主開發的控制器,按鈕和觸摸屏聯合控制,通過伺服電機驅動四坐標五軸連動,自動液壓夾緊下料,利用機械臂可進行各種復雜的空間運動。根據用戶要求,可開發出多種切割功能,在鋼材上切割任何復雜的異形圖形,切割,榫位,鎖孔一次成型,切割的鋼材無變形,誤差小,所有過程自動化操作,尤其適合角鋼,槽鋼和工字鋼開料。


二、h型鋼切割機性能技術參數



三、我公司設備主要特點:

1、系統帶圖庫,只需給出相應參數,即可實現對各種型鋼及各種圖形的切割;

2、移動送料用油缸夾緊,比其他廠家用氣缸夾緊方式夾緊力更大,適合重型H型鋼和更大規格型材切割;

3、擺動軸采用諧波減速機,更穩定,不抖動;

4、升降桿粗大,剛性好;

5、送料臺采用24KG導軌雙邊日本松下伺服驅動,不論送料長短一次性送料到位,提高送料效率,保證送料的精度。


◆用途:數控型鋼切割機模塊組包括(切割單元、輥輪架、送進小車和小車軌道、成品工件接料臺)通過各傳輸輥道輸送到切割站,由切割站對h型鋼、工字鋼、槽鋼、角鋼任意相貫搭接形式,實現相貫口型及開孔的熱切割加工設備。

◆機床長度尺寸:整個切割機組的總長度為28000mm,其中切割站的長2000mm,送料輸送輥道為14000mm,保證接受被切原材料12000mm。

◆適用工件材料:碳素結構鋼,不銹鋼。
